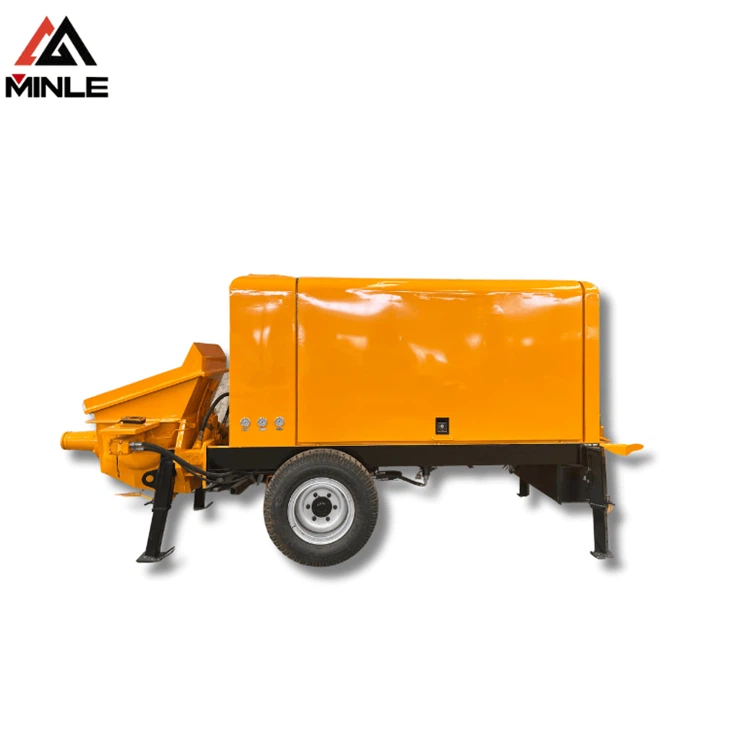

Kyrrstæð steypudæla

Yfirlit

MinleStöðug steypudæla hefur bætt líftíma flutningsstimpla mjög með því að nota ný efni og framkvæma stöðugar rannsóknir og rekja tilraunir. Þjónustulíf slitplata og skurðarhringa hefur verið aukið um meira en 30%, sem tilheyrir háþróaðri stigi í greininni. Í öðru lagi er rafræna stjórnkerfi okkar búið forritanlegum stjórnandi og hver vél er með fjarstýringu vír. Það sem meira er, við notum einstaka púðahönnun fyrir andhverfu. Þessi hönnun lágmarkar tafarlausan hámarksþrýsting og tryggir notkun sléttrar dælu. Að lokum eru vörur okkar ódýrar og vandaðar, sem eru mjög elskaðir af viðskiptavinum okkar.



Við erum staðráðin í að veita viðskiptavinum allsherjar og nákvæma þjónustu til að mæta ýmsum þörfum þeirra. Við bjóðum upp á margvíslegar vörur byggðar á margra ára reynslu í framleiðslu á dráttarsteypudælu. Við höldum áfram að bæta tækninýjungarafurðir, setjum alltaf vörugæði í fyrsta lagi og leitumst við að bæta gæði vöru. Við leitumst við að færa viðskiptavinum nýrri, skapandi og verðmætari vörur og leitumst við að verða leiðandi fyrirtæki sem samfélagið treystir og virt af samfélaginu. Við tökum „sérhæfingu, iðnvæðingu og alþjóðavæðingu“ sem þróunarmarkmið okkar og krefjumst þess að veita notendum heilbrigðar, öruggar og hagkvæmar vörur, tækni og þjónustu.

Færibreytur:

Hlutur (lítil eftirvagn steypudæla)	Eining	HBTS 30-10-78 r
Hámarks fræðileg steypuafköst	m³/h	30
Max. Dæla þrýstingi	MPA	10
Steypta lægð	mm	180-230
Bremsuljós	Laus
Samanlagð stærð	mm	Minna en eða jafnt og 30
Vélarafl	KW	78
Aðal olíudæla	Kawasaki
Vökvakerfi loki	Bolseen
Vökvaslöngur	Manuli
Aðal rafmagnsþáttur	Schneider
PLC Control tölvu	Mitsubishi
Steypu strokka þvermál	mm	160/1000
Getu Hopper	L	400
Fyllingarhæð	mm	1400
Hámarks fræðileg flutningsfjarlægð (lárétt /lóðrétt hæð)	m	400/80
Pípuhreinsunarstilling		Vatnsþvottur
Vídd (flutningur)	mm	5150×1700×2150
Heildarþyngd	kg	4300



Hvernig virkar steypudælu?

Vinnureglan um steypudæluna er sú að einn stimpla sýgur fljótandi steypu frá hopparanum í hólkinn, en hinn stimpla ýtir samtímis steypunni út úr losunarrörinu. Í hvert skipti sem stimpla nær endanum skaltu ákvarða hvaða strokka opnar steypuhoppið og hvaða strokka skiptir um lokann sem opnar losunarrörið og síðan heldur ferlið áfram. Fyrsti strokkinn losar nú og seinni strokkinn fjarlægir ferska steypu úr hopparanum.



Innri vinnu meginreglan um tvöfalda strokka vökva steypudælu samanstendur venjulega af tveimur samsíða strokkum. Það eru akstursstimplar inni í strokknum, sem geta fært þá fram og til baka í gagnstæða átt. Þegar einn strokkinn færist áfram hreyfist hinn strokkinn aftur á bak. Þegar einn strokkinn færist aftur á bak færist hinn strokkinn áfram. Fyrsti strokkurinn, einnig kallaður efnistankinn, dregur steypuna út úr hoppernum. Annar strokkinn, losunarhólkinn, ýtir steypunni frá dælunni í viðkomandi stöðu. Stimplarnir tveir vinna saman að því að draga til skiptis og ýta út rúmmál vökvasteypunnar. Vökvastreymi sem framleitt er með stöðugu steypustreymi er orsök skiptis fram og til baka á strokkunum tveimur. Þetta stöðugt flæði er einnig mikilvægt til að koma í veg fyrir storknun fljótandi steypu.

Ávinningur af steypu dælu

Færðu steypu fyrri hindranir

Margir byggingarstaðir eru hindrunarnámskeið, með ruslahaugum, timbur, búnaði, farartækjum og fólki til að vinna í kring. Þú getur sniðgengið nokkrar hindranir með blöndunartæki, rennibraut eða hjólbörur, en sumar eru aðeins mögulegar að komast um með dælubíl. Og oft þarf hella að eiga sér stað á erfiðum stöðum. Fætur eru venjulega í skurðum; Stundum verður þú að steypa hátt upp á aðra hæð eða þak. Dælubíll gerir það auðvelt að flytja steypu hvar sem þú þarft á því að halda, allt án þess að vinna úr vinnu við að vagga það með höndunum.

Forðastu tímakreppuna

Ef þú hefur einhvern tíma fengið steypuna þína of fljótt, þá veistu læti og þrýsting sem það getur valdið! Enginn vill hlaupa um æði og reyna að fá alla þurrkunarsteypuna á sinn stað áður en það storknar. Það getur verið mjög stressandi! Sem betur fer, með skilvirkni dælubíls, er auðvelt að fá alla steypuna þína hellt og kláruð áður en það storknar.

Sparaðu tíma

Tími er peningar og dælubíll hjálpar þér að hámarka vinnutíma þinn. Að nota hjólbörur til að færa steypuna þína í hornin og blettir sem erfitt er að ná til tekur talsverðan tíma og fyrirhöfn. Með dælubíl geturðu forðast þá auka áreynslu og lokið verkinu á skilvirkan hátt.

Sparaðu peninga í vinnu og búnaði

Auk þess að spara tíma sparar steypu þína einnig peninga þar sem dælubíll sinnir starfi margra starfsmanna. Þú þarft ekki lengur að draga steypuna þína alls staðar í hjólbörum! Þetta sparar þér peninga í launum sem og vagnbúnaði eins og hjólbörum og rennandi stýri.

Hellið með nákvæmni

Stundum setur steypublöndunarbíll allan steypuna á réttum stað, en oft er það horn eða tvö sem það nær ekki. Þá verður þú að draga hjólbörurnar út. Aftur á móti getur dælubíll flutt steypu á hvert horn, sama hversu skrýtið eða óþægilega sett, með vellíðan og nákvæmni. Rekstraraðilinn getur notað fjarstýringu sína til að færa uppsveiflu hvert sem það þarf að fara.

Haltu vörubílum út úr leðjunni

Flestir byggingarstaðir verða drullu og sóðalegir. Steypubílar eru gríðarlega þungir og þeir geta ekki ekið á mjúkum jörðu, eða þeir festast. Enginn vill borga fyrir dráttarbíl til að koma og draga fram fastan steypublöndunartæki. Dælubíll getur verið á öruggum jörðu og dælt steypu úr fjarlægð með sérhæfðum slöngum eða uppsveiflu.

Helstu steypta dæluhlutir og aðgerðir þeirra

Aðaldæla (aðalhólk)

Aðaldælan er kjarna vökvahólkinn á steypudælu, sem er ábyrgur fyrir því að ýta og flytja steypu. Það ýtir steypu út úr dælunni með gagnkvæmri hreyfingu og stjórnar rennslisstefnu og rúmmáli steypu.

Dreifingarventill

Dreifingarventillinn er staðsettur í vökvakerfi steypudælu og stjórnar rennslisstefnu og dreifingu steypu. Það opnar eða lokar eftir þörfum til að stjórna steypuflæði, tryggja að steypa sé afhent á tilnefndan byggingarstað.

Steypuhoppari

Steypuhopparinn er staðsettur efst á steypudælu, notaður til að geyma steypu og veita henni aðaldælu. Afkastageta og hönnun hopparans getur komið til móts við ýmsar byggingarþarfir og afhent stöðugt steypu í gegnum færibönd eða fötu lyftur að aðaldælu.

Afhendingarrör og liðir

Afhendingarrör og samskeyti tengja ýmsa steypta dæluíhluti og flytja steypu frá dælunni að byggingarstað. Venjulega úr slitþolnum og þrýstingsþolnum efnum eins og álfelgum eða háþéttni pólýetýleni, tryggja þau óhindraða steypu leið og laga sig að mismunandi byggingarumhverfi og kröfum með ýmsum festingum og olnbogum.

Rafmótor eða dísilvél

Rafmótorinn eða dísilvélin veitir orku fyrir steypudælu, keyrir vökvakerfið og aðra hreyfanlega hluti. Rafmótorinn er venjulega festur fyrir ofan dæluna eða tengdur í gegnum flutningstæki til að veita nauðsynlegan kraft og tog, sem tryggir dælurnar eðlilega notkun.

Vökvakerfi

Vökvakerfið veitir nauðsynlegan þrýsting og rennsli, sem knýr aðaldælu og aðra vökvaíhluti. Það felur í sér vökva strokka, lón, dælur og rör, með því að nota vökvaolíuþrýsting og flæði til að knýja fram steypu.

Stjórnborð og stjórnkerfi

Stjórnborðið og stjórnkerfið fylgjast með og stjórna rekstrarstöðu steypudælu, þar með talið vökvakerfið, rafkerfið osfrv. Þeir samanstanda af stjórnborðum, skynjara, rofa og öðrum íhlutum, sem tryggja öruggan, stöðugan og skilvirkan rekstur steypudælunnar.

Lokar og rofar

Lokar og rofar stjórna stöðu rekstrar og aðgerðir ýmissa steypudæluhluta til sölu, þar með talið vökvalokar, inntaksventlar, útrásarlokar osfrv. Þeir tryggja samræmda notkun ýmissa steypudælu íhluta til að ná tilætluðum afhendingaráhrifum.

Algengar notkun steypudælna

Byggingarstofnun hella:Steypuplötan er notuð sem grunnurinn að byggingunni án kjallara. Það mikilvæga er að hafa traustan grunn sem leyfir ekki vatni að komast inn, sprunga eða launa. Steypudælan virkar fljótt og slétt og steypan endar þar sem hún ætti að vera. Á þennan hátt verður grunnurinn ekki gallaður.

Að leggja kjallara:Fyrir byggingu með kjallara er ferlið við að leggja grunninn flóknari. Steypta dælur eins og uppsveifludælur eru mikilvægar, svo engar tíma seinkunarvillur geta komið fram eða hluti steypunnar getur hert áður en það er útbúið. Notkun uppsveifludælna á kjallara undirstöðum hjálpar til við að tryggja að hægt sé að ljúka smíði á réttum tíma.

Hraðbraut yfirgöngur og jarðgöng:Hægt verður að gera hraðbrautarleiðir úr varanlegri járnbentri steypu til að styðja við tonnið sem liggur í gegnum þær á hverjum degi. Vegagöngin verða einnig að vera nógu sterk til að hrynja ekki undir þyngd jarðvegsins fyrir ofan hann. Notkun steypudælu getur tryggt að verkið sé unnið á skilvirkan og skilvirkan hátt. Yfirborð og jarðgöng fela einnig oft í sér nokkra upphækkunarvinnu og notkun steypudælna, sérstaklega uppsveifludælur sem notaðar eru til að auka lyftu, gerir þetta að verkum hraðar og auðveldari.

Brýr og stíflur:Brýr og stíflur verða að vera stórar, sterkar og stöðugar til að styðja við þyngd þungrar umferðar ökutækja og sterkan vatnsþrýsting. Sérstaklega hefur uppsveifla dælan kostina við að lyfta og teygja sig, sem getur tryggt að hægt sé að dæla steypunni fljótt efst á háu brú eða stíflum.

Neðanjarðar sundlaug:Neðanjarðar sundlaugin er með steypu grunn, rétt eins og kjallari. Steyptar dælur, sérstaklega uppsveifludælur, veita sérstakt yfirburði fyrir smíði sundlaugar í bakgarði. Enginn vill að þungur vörubíll fari í gegnum bakgarðinn, en steypudælan getur auðveldlega náð toppi hússins frá götunni, hellt steypu og haft lítil áhrif á garðinn.



Afhending fyrir dráttar steypudælu



Þar sem þessar steypudælur eru festar á eftirvagna er auðvelt að flytja þær á hvaða vinnustað sem er með dráttarvél eða viðeigandi farartæki.

Hægt er að draga með stöðluðum pallbíl sem er festar dælur. Hins vegar þarf maður að tryggja að ökutækið ætti að vera nógu öflug til að draga dráttinn á bak við steypudælu.

Forskriftarblöðin fyrir dælu munu gefa víddir búnaðarins sem og dráttarvigtina.

Til að draga öryggi og þægindi er alltaf ráðlegt að leita að dælu sem er fest á eftirvagn á þjóðvegi.

Eftirvagnar á þjóðveginum eru búnir með eiginleikum eins og stillanlegum heigjum, vökvabremsum, endingargóðum fenders, stöðvunar/stefnuljósum og þungarokkargrind með snúningsbar fjöðrun, sem gerir það öruggt meðan á flutningi stendur.

Skref til að setja upp dráttarsteypu línudælu

Finndu jafnt yfirborð

Það er mikilvægt fyrir þig að finna fyrst yfirborð þar sem þú getur sett upp steypulínudæluna þína. Þú ættir einnig að velja stað þar sem blöndunarbíll getur komið aftur inn í hopparann. Þegar þú hefur valið örugga staðsetningu, stig og svæði þar sem þú getur auðveldlega geymt íhlutina þína er kominn tími til að setja saman steypu línuna þína.

Festu sogslönguna og rennibrautina

Taktu þér tíma á þessu skrefi til að skoða dæluna þína og vertu viss um að hún sé alveg tilbúin til notkunar. Ef það er tjón gert á einhverjum hluta skaltu taka tíma hér til að laga hann áður en þú heldur áfram með restina af þinginu. Festu sogslönguna við dæluna. Festu rennibrautina við slönguna með litlu magni af vélarolíu eða kísill.

Prófaðu línuna

Prófaðu með því að fylla einn af gámunum þínum með vatni og hella því inn sem ávísun fyrir alla leka sem kunna að hafa myndast úr samsetningu eða úr tjóni sem var gert áður en þú fékkst það.

Undirbúðu þig fyrir að nota dæluna

Eftir að hafa prófað skaltu undirbúa dæluna til notkunar. Athugaðu steypudæluvélina þína og olíustig. Þú verður að athuga „S“ rörið fyrir hvers konar hindranir og teygja út slöngurnar. Tengdu síðan slöngurnar upp með klemmunum. Notaðu slurry til að steypta steypudælu og strjúka henni nokkrum sinnum. Það hjálpar slöngunum að húða áður en steypu steypu.

Hreinsaðu steypudælu

Þegar þú ert búinn að nota dæluna er kominn tími til að hreinsa hana upp. Þú verður að hella vatni í hopparann ​​og byrja að dæla aftur til að hreinsa slöngurnar. Það mun fjarlægja steypu fast í slöngunum. Aftengdu síðan slöngurnar frá Hopper.



Byggingarmál:

Hvernig á að viðhalda steypta dælu

Smurning og olíun

Smurning er talin mikilvægasti þátturinn í reglulegu eða daglegu viðhaldi á steypudælum. Rekstraraðilar ættu alltaf að tryggja að þeir smyrja uppsveiflu einu sinni í viku og framkvæma sjónræna skoðun á uppsveiflu og leiðslum. Flestar steypudælur eru búnar sjálfvirkri lyftunarkerfi sem smekur alla hluta sem þurfa smurningu sjálfkrafa. Rekstraraðilar steypudælu ættu einnig að athuga vatn og olíumagn í þvottakassanum daglega. Mundu að skoða heildarástand ökutækisins, þar á meðal dekkin og olíuna, þar sem iðnaðarnotkun steypudælu getur valdið miklum slit á ýmsum hlutum ökutækisins.

Undirvagn

Undirvagninn eins og við þekkjum hefur veruleg áhrif á líftíma dælubílsins. Þetta er ákvarðandi hversu lengi dælubíllinn mun virka á endanum. Stöðugleiki steypudælu vörubílsins er einnig studdur og viðhaldið af undirvagninum. Meira um vert, undirvagninn þjónar sem aflgjafa fyrir langtíma og samfellda virkni steypudælu vörubílsins. Halda verður undirvagninum í góðu starfi. Þegar streymdi var vélin og gírkassinn í gangi jafnvel þó að ökutækið væri ekki að starfa.

Vél

Með tengingu þess við flutningstæki og flutningskerfi allrar vélarinnar veitir vélin, sem er hjarta ökutækisins, akstur og rekstrarafl fyrir steypudælubílinn.

• Skoðaðu olíustig vélarinnar og ástand.
• Athugaðu kælivökva vélarinnar og hitastig vatnsins.
• Athugaðu olíuþrýstinginn í vélinni.

Sendingakerfi

Flutningskerfi steypudælunnar samanstendur af gírkassa, flutningshylki og flutningsskafti, sem, eins og ósæð í mannslíkamanum, dreifir krafti til aksturshjólsins og vökvadælu stöðugt.

• Athugaðu slit og þrýsting á dekkjunum þínum.
• Skoðun rafkerfisins (lýsing, vísir ljós, stöðvunarljós).
• Speglar í baksýnisspeglum eru skoðaðir.
• Skoðaðu öll leiðbeiningarljósin.
• Athugaðu hvort olíu- og gasleka og hertu festingarnar ef einhverjar eru.
• Öryggisbúnaður eins og takmörkunarrofa og öryggislásar eru skoðaðir.
• Athugaðu hvort allir hreyfanlegir hlutar (svo sem fastir útrásarmenn og uppsveiflu) séu í fastri stöðu áður en þú færir dælubílinn.
